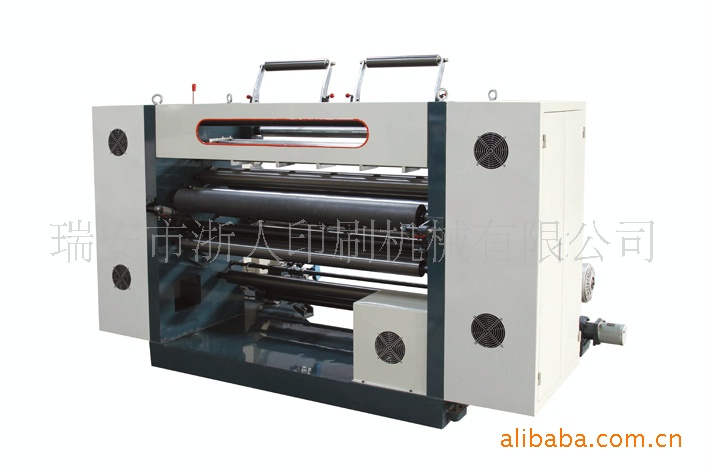

ZRLFQ-1300立式分切机
一、技术参数
1.幅宽：1300型
2.分切厚度：0.01-0.50mm
3.原料放卷最大直径：φ600mm
4.原料收卷最大直径：φ450mm
5.原料最大宽度：1300mm
6.收卷气胀轴直径：φ76mm
7.同时卷取轴数量：2条
8.纠偏精度：±2mm
9.速度：10-200m/min
10.分切成品范围：10——1300 mm
10总功率：3kw
11.外型尺寸：（长、宽、高）2450×1370×1480mm
12.重量：约2100kg
13.机身颜色：乳白色（其它颜色可选）
二、机器配置
1.放卷装置：
1) 基材可左右、平行调节：手动操作
2) 采用自动光电纠偏：纠偏精度±2mm
3) 手动磁粉制动器控制（5 kg）
4) 张力控制范围3-25kg
5) 放料轴采用气胀轴（φ76mm）
6) 放料直径：φ600mm
2.机架
⑴采用铸造墙板与底盘
3.驱动和传动机构:
⑴主机变频调速
⑵传动机构:由圆弧齿同步带带动
4.导辊:采用铝合金静平衡导辊
5.牵引装置:
⑴结构型式:主动牵引气动压紧式
⑵驱动方式:主电机带动住传动轴,主轴带动主动牵引辊
6.分切装置:
⑴平刀分切:分切精度为±0.1mm
⑵分切成品：最窄度20mm
⑶操作方式：手动调节刀位
7.收卷装置
1) 结构方式：双气胀轴收卷（也可单轴收卷）
2) 收卷轴采用气胀轴（φ76mm ）
3) 收卷采用国产磁粉离合器卷取（5 kg）
4) 张力控制：手动张力控制器
5) 收卷张力范围：3-25kg
6) 收卷直径：φ450mm
7) 压紧方式：铝辊压紧
8.排废料装置：
1) 排料方式：采用吹风排废料
2) 风机采用三相异步电机带动离心风机（0.55kw）
9.控制部分：独立微机控制柜
9..1该机的控制系统大致可分为主机控制、张力控制、其它控制三部分。
⑴主机控制：包括主电机控制、主控制箱。
⑵张力控制：放卷张力，收卷张力、控制的速度范围较宽、无论低速高速都具有良好的性能，收卷效果极佳。
⑶附有电子计米器计长；报警停车；自动定长。
⑷可以予设分长度停机
10.配套设施：（用户自行负责）
⑴电源：三相四线空气开关：电压380V 50Hz
|
