水转印,曲面披覆膜,大理石纹水转印膜,水转印技术,水转印膜

水转印,曲面披覆膜,大理石纹水转印膜,水转印技术,水转印膜

水转印,曲面披覆膜,大理石纹水转印膜,水转印技术,水转印膜

水转印,曲面披覆膜,大理石纹水转印膜,水转印技术,水转印膜

水转印,曲面披覆膜,大理石纹水转印膜,水转印技术,水转印膜

东莞市博美印刷设备有限公司专业供应水转印设备、水转印膜、水转印技术培训等水转印整套工艺服务，如客户打样、OEM代工、水转印膜、设备提供、技术指导、技术跟踪。博美销售的水转印花膜是采用日本原产水转印膜印刷，利用**图案披覆，如桃木、大理石、翡翠、豹纹等。完全达到以假乱真的效果，可做到彻底改变披覆工件表面质感。转印后，产品大幅升值，产品档次大大提高。适应底材广泛，供选择的水转印花膜图样有几百款,涵盖天然桃木纹、大理石纹及特殊效果纹路，也可根据客户自行设计的图样、纹路开版、印刷。

产品描述：

我司转印膜宽度：50cm,90cm,100cm,量大可生产130cm宽。

联系电话：张小姐139 2585 8853，刘先生133 1080 1611

产品特点:

色泽生动、形象逼真，完全可以达到仿真效果。

应用范围:

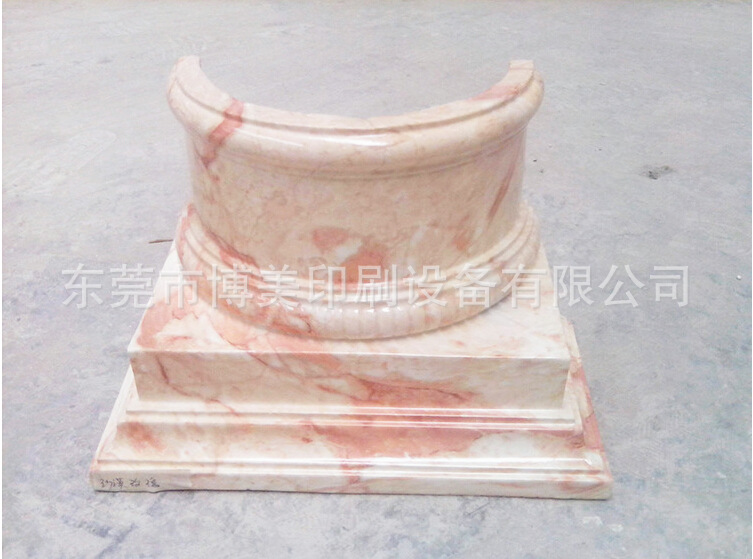

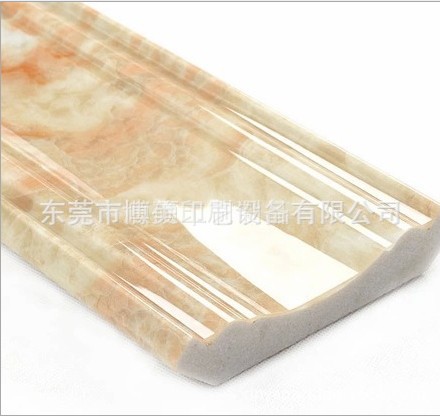

曲面披覆适用材质：铜、铁、铝、锌、陶瓷、玻璃、尼龙、纤维、木质、FRP、压克力等。曲面披覆适用领域：建材装饰，鞋材，汽车用品：仪表盘、控制盘、纸巾盒、茶杯座、磁带架、观后镜框、操作把手、车锁等。

产品特点:

用水的压力可转移印刷图案到不规则物体表面，上保护光油或直接烘烤，不同材质有不同的处理方法，处理后手感光滑，图案边缘无痕迹，效果逼真。特别针对弧度大，凹凸不平的物体表面更有特别的**表现。

其特点表现为：
1转印图案纹路、色彩丰富，转印产品档次高。
2转印图文、色彩牢固，承印物广泛、经久耐用。
3适合形状复杂多变的产品装饰。

水披覆工艺过程

(1)薄膜活化

将水披覆转印薄膜平铺于转印水槽水面上，图文层朝上，保持水槽中的水清洁，且基本处于中性状态，用活化剂在图文表面均匀地喷涂，使图文层活化，易于与载体薄膜分离。活化剂是一种以芳香烃为主的有机混合溶剂，能够迅速溶解并破坏聚乙烯醇，但不会损坏图文层，使图文处于游离状态，薄膜活化原理如下图所示。

(2)水披覆转印过程
将需要水转印的物品，沿其轮廓逐渐贴近水转印薄膜，图文层会在水压的作用下慢慢转移到产品表面，由于油墨层与承印材料或者特殊涂层固有的黏附作用而产生附着力。转印过程中，承印物与水披覆膜的贴合速度要保持均匀，避免薄膜皱褶而使图文不美观。原则上讲，应保证图文适当的拉伸，尽量避免重叠，特别是结合处，重叠过多，会给人以杂乱的感觉。越是复杂的产品对操作的要求越高。
水温是影响转印质量的重要参数，水温过低，可能会使基材薄膜的溶解性下降；水温过高又容易对图文造成损害，引起图文变形。转印水槽可以采用自动温度控制装置，将水温控制在稳定的范围内。对于形状比较简单、统一的大批量工件，也可用专用的水转印设备代替手工操作，如圆柱体工件，可以将其固定在转动轴上，在薄膜表面转动而使图文层发生转印，水披覆转印过程如图所示。

转印披覆图文后还要进行以下几步处理：

 ①整理

  将工件从水槽中取出，除去残留的薄膜，再用清水洗去没有固着在产品表面的浮层。注意水压不能太大，否则容易对转印的图文造成破坏。

 ②干燥

  除去产品表面的水分，以利于转印墨层的彻底干燥；为增加附着牢度，可用吹风机干燥，也可将产品放在烘干箱内干燥。塑料产品干燥温度不能太高，大致在50～60℃，温度太高容易使承印物变形；金属、玻璃、陶瓷等材料的干燥温度可以适当提高。

③喷涂保护漆

  为增强图文层对环境的抵抗性，要在表面进行喷漆处理。喷漆可以用溶剂型光油，喷完后进行自然干燥或加热干燥；也可用UV光油，采用紫外线固化干燥。相比之下，UV固化更适应环保要求。
