品牌：台湾谦胜

设备名称：精密涂布机控制箱

型号：干法/ 湿法

每台设备配送两个LVDT探头，型号：D5VA-3B1

精密涂布机操作说明

本公司精密涂布机主要用于皮革生产线上,具有易懂、易操作、性能卓越等特点

一、     基本操作

１、        进 刀

按进刀按钮―进刀电磁阀动作，刀进。进刀过程中，蜂鸣器响起。

２、        退 刀

按退刀按钮－退刀电磁阀动作，刀退。

３、        跳 跃

按跳跃按钮－跳跃电磁阀动作。刀抬起一定间隙，如5秒钟之后（跳跃延迟时间可设定），刀恢复原来间隙位置。

４、        退 刀 保 险

当退刀完成后，按退刀保险按钮，退刀保险电磁阀动作，保险伸出，防止刀回落。再次按退刀保险按钮，保险伸入，可再次进刀。

５、        涂布刀校正方式：

１）        涂布刀退刀，ＬＶＤＴ全伸出

２）        校正最大值，使显示值显示500．0

３）        涂布刀进刀，以塞尺校正刀口间隙,一般为20μm左右

４）        用手动上升下降调整刀口间隙

５）        使刀口实际间隙与塞尺的厚度一致

６）        将厚度为20-40μm的塞尺塞入ＬＶＤＴ与螺丝之间，固定螺丝,即此时LVDT探头的收缩量为20-40μm,然后拉出塞尺

７）        校正最小值，使显示值显示20．0

８）        校正最大值．进刀时,干式涂布机最大值为150．0μm,湿式涂布机最大值为300．0μm

９）        反复校正最小值和最大值数次,

１０）当间隙设定值设为中间值时,刀口的实际间隙与显示值一致时,即校正完成．

一、     画面说明

                                        首　　页

当开机时，首先跳出此画面，在此画面上按任意一个地方，都可进入下一页――主画面。

主　画　面

此页面为生产时的操作页，“设定值”是根据生产需要来设定涂布刀与滚轮之间的间隙，当用手指点击设定值下面的方框里面，会有数字输入键盘跳出，即可输入生产中所需要的间隙

点击右上角的“参数设定”按键，在弹出的“登录窗口”中选择用户名，输入正确密码后，点击“确认”键，就可进入“参数设置”页。具体操作见下页。

1.         时间日期显示     2.         退出系统  3.         用户管理 4.         参数设定   5.         涂布刀左边手动上升按钮  6.         涂布刀左边上升指示灯    7.         涂布刀左边手动下降按钮

8.         涂布刀左边下降指示灯  9.         涂布刀左右同步手动上升按钮   10.     涂布刀左右同步上升指示灯   11.     涂布刀左右同步手动下降按钮   12.     涂布刀左右同步下降指示灯

13.     涂布刀右边手动上升按钮    14.     涂布刀右边上升指示灯   15.     涂布刀右边手动下降按钮   16.     涂布刀右边下降指示灯    17.     左边间隙到达指示灯 18.     涂布刀左边自动上升指示灯 19.     涂布刀左边自动下降指示灯    20.     左边间隙显示值   21.     左边间隙设定值       22.     涂布刀右边自动上升指示灯  23.     涂布刀右边间隙到达指示灯   24.     涂布刀右边自动下降指示灯   25.     涂布刀右边间隙显示值    26.     涂布刀右边间隙设定值  27.     生产线速显示   28.     涂布刀进指示灯  29.     涂布刀进刀按钮   30.     涂布刀跳跃指示灯    31.     涂布刀跳跃按钮

 32.     涂布刀退指示灯  33.     涂布刀退刀按钮  34.     手自动切换开关    35.     加速按钮  36.     减速按钮  37.     按钮  38.     停止按钮

在主画面中点击“退出系统”按键，回到“首页”画面，点击“用户管理”按键，弹出“登录窗口”如下：

选择用户名“管理员”输入正确的密码（出厂1234），点击“确认”按键，可进入用户管理窗口，进行密码更改，以“操作员”身份不可以进入“用户管理”窗口，用户管理窗口如下：

以管理员身份可进入用户管理画面，在此画面中可更改户名“管理员”及“操作员”的密码，更改后的密码请切记！！！勿忘！！！

在“主画面”页面，点击“参数设定”按钮，跳出“登录窗口”输出正确的密码（出厂1234），即可进入“参数设定”页面

参数设置过程如下：

１、            按下“退刀”，此时的“显示值”应在“５００。０”的±０。２的范围内，如超出这个范围，通过调整“最大值”来实现

２、            在“最大值”调整好了之后，按下“进刀”，用塞尺测量一下间隙的大小，若“显示值”和实际值不符，通过调整“最小值”来实现

３、            其他的参数在出厂时已设定好，可根据实际情况进行修改

４、         “密码设定”键即设定进入此页的密码。

 1.         涂布刀左边间隙显示值       2.         涂布刀左边间隙修正最大值   3.         涂布刀左边间隙修正最小值   4.         涂布刀右边间隙显示值   5.         涂布刀右边间隙修正最大值   6.         涂布刀右边间隙修正最小值

7.         涂布刀间隙设定上极限   8.         涂布刀间隙设定上极限   9.         不感带设定值   10.     线速度校正值   11.     涂布刀跳起后延迟返回时间   12.     返回首页按钮   13.     返回主菜单目录按钮   14.     返回主画面按钮

15.     使用记录查询按钮   16.     维修记录查询按钮   17.     操作说明查询按钮

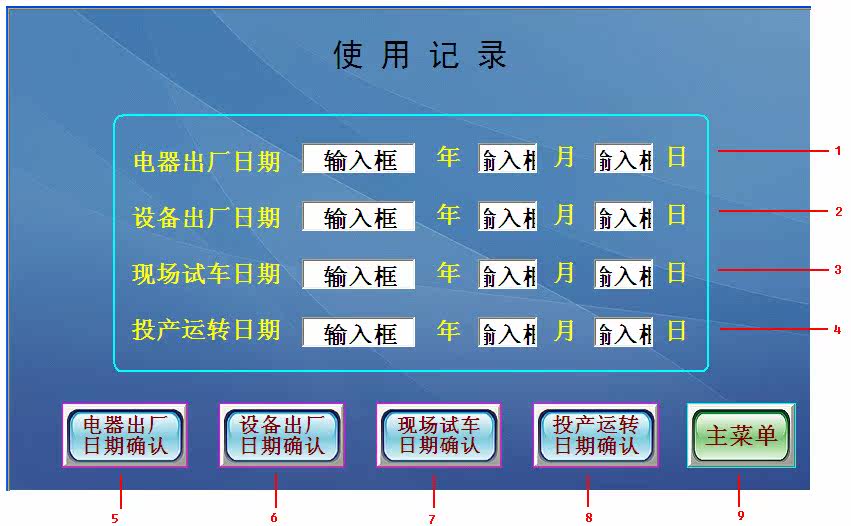

使用记录

点击数字部分，就会跳出键盘，写入相应的日期，然后按下相应的“确认”键，则写入的日期被存入永久存储区，无法修改。

1.         电器出厂日期显示  2.         设备出厂日期显示  3.         现场试车日期显示  4.         投产运转日期显示  5.         电器出厂日期确认按钮  6.         设备出厂日期确认按钮

7.         现场试车日期确认按钮  8.         投产运转日期确认按钮  9.         返回主菜单

维修记录

维修人员在进行维修工作之后，需记录下维修的故障，当按下画面下方相应的按键，则相应维修记录被记入上面的方框中。

 1.         返回上一页按钮  2.         维修记录显示  3.         故障1：左电机故障按钮  4.         故障2：右电机故障按钮  5.         故障3：更换LVDT按钮

6.         故障4：更换电磁阀故障按钮  7.         故障5：机械故障按钮  8.         故障６：电器零件故障按钮  9.         故障７：PLC故障按钮    10.     故障８：操作不当按钮
